Bases de Datos 2
Periodo I

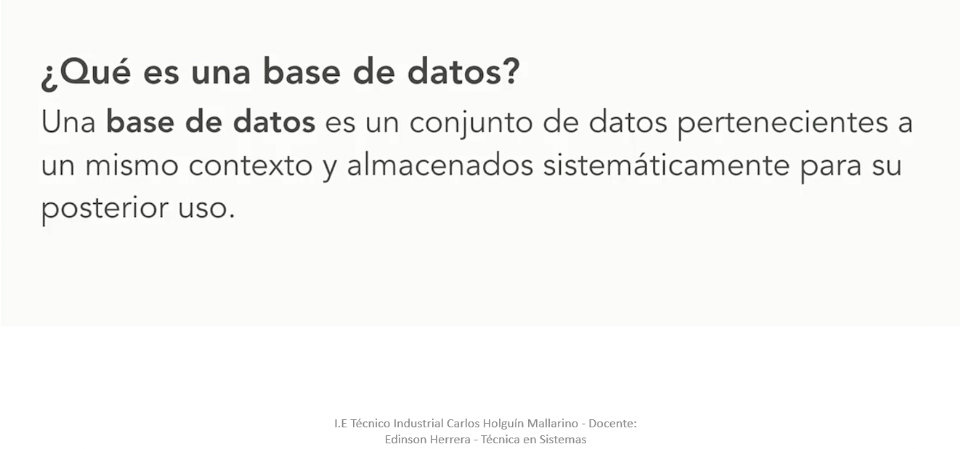

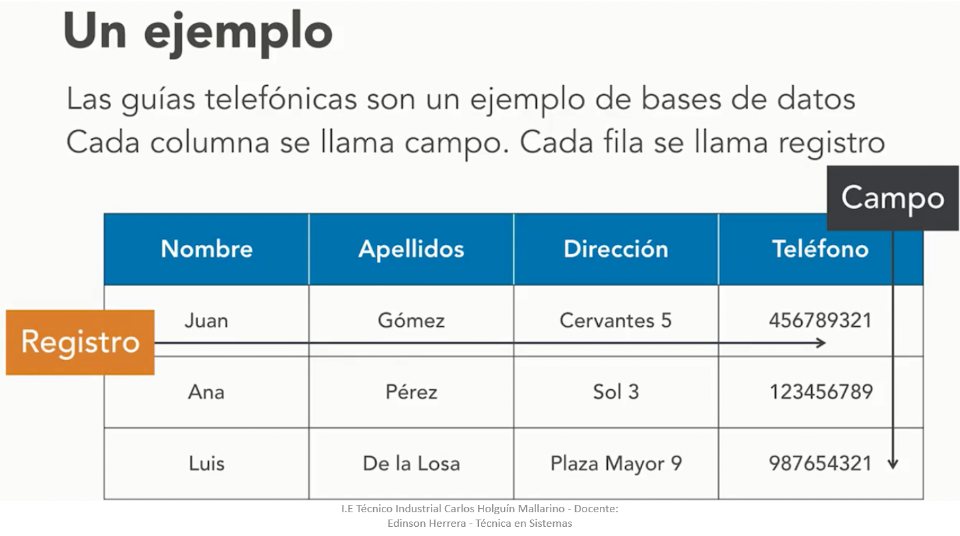

Bases de Datos - Su importancia
Ahora veamos la definción de un diccionario de datos
El diccionario de Datos - Continuación
El diccionario de datos es un listado organizado de todos los datos que pertenecen a un sistema. El objetivo de un diccionario de datos es dar precisión sobre los datos que se manejan en un sistema, evitando así malas interpretaciones o ambigüedades. Es importante tener en cuenta que una vez construido el diccionario de datos para un sistema (base de datos) la información debe ser expresada tal cual se definió en el diccionario en cualquier fase del desarrollo, de esta forma garantizamos que durante la creación de nuestra base de datos manejaremos la misma información y de esta manera lograremos que todas las personas involucradas en la construcción del sistema (base de datos) manejen los mismos datos y los entiendan.
A continuación, veremos un ejemplo de cómo se debe construir un diccionario de datos, lo primero que hacemos es definir los encabezados de las tablas según sea el problema que nos plantee, lo importante es extraer de los ejercicios las características (atributos) y los nombres de las tablas (entidades), y por esto debemos aprender los conceptos de Entidad - Relación (ER)
Ejemplo 1- una tabla de clientes:
Por cada atributo

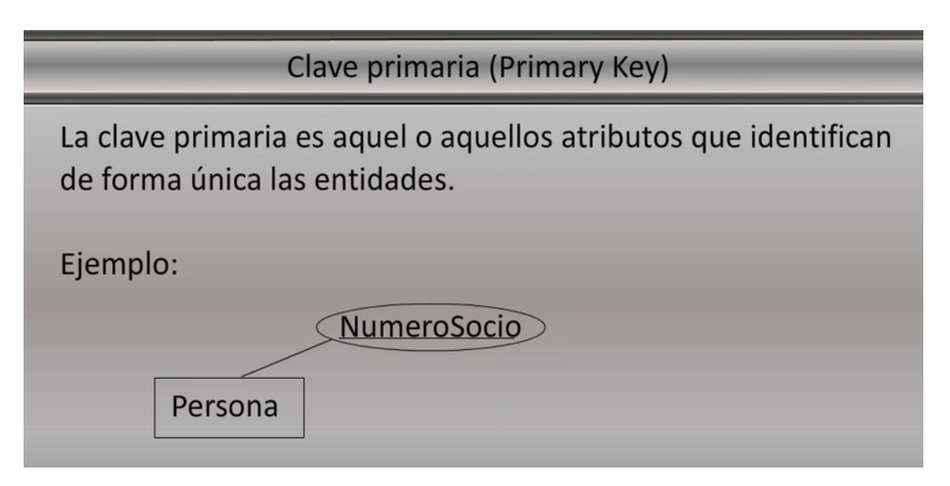

Llave: La llave es el código único e irrepetible, este se genera automáticamente(autoincremental).
Nombre: Nombre asignado al campo. ( Sin espacios en Blanco)
Tipo De Dato: Tipo de dato que va a soportar el campo.Longitud - Tamaño : Números de caracteres máximos que soporta el campo.
Descripción: Se describe el atributo a que hace referencia.
NOTA: En el nombre no deje espacios en blanco; si desea algo parecido a un espacio en blanco, use la raya baja (_)

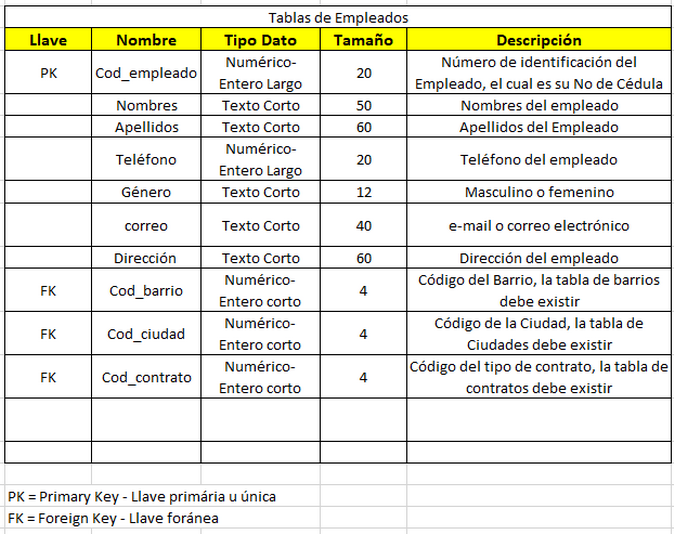

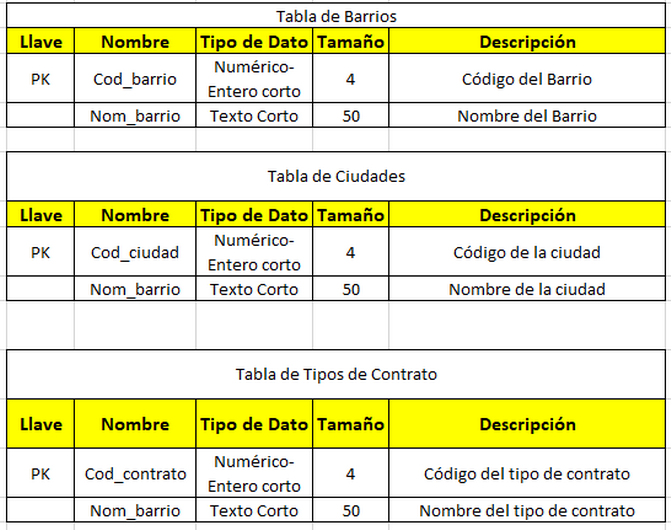

Ejemplo 2

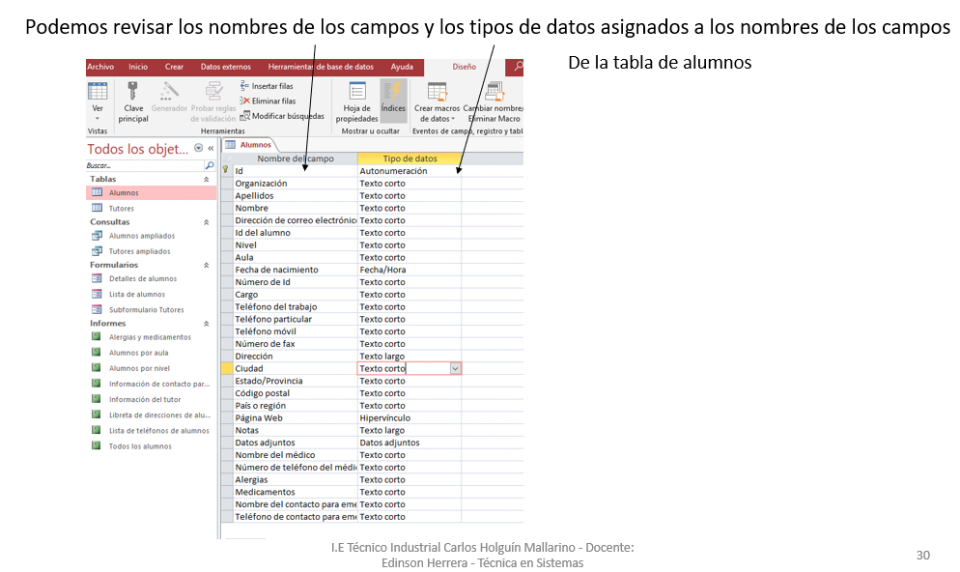

En la siguiente imagen se deja los tipos de datos que maneja la base de datos ACCESS de la Suite de Microsoft , que es con la que vamos a trabajar

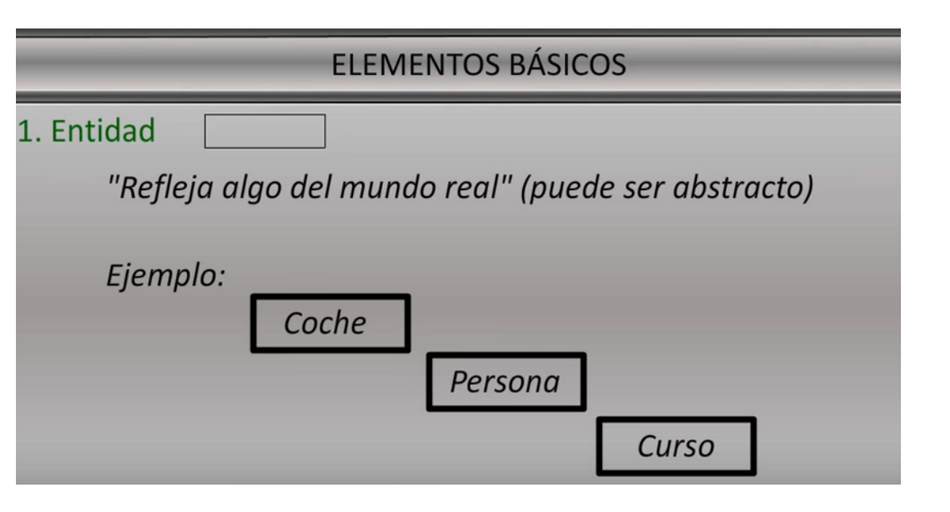

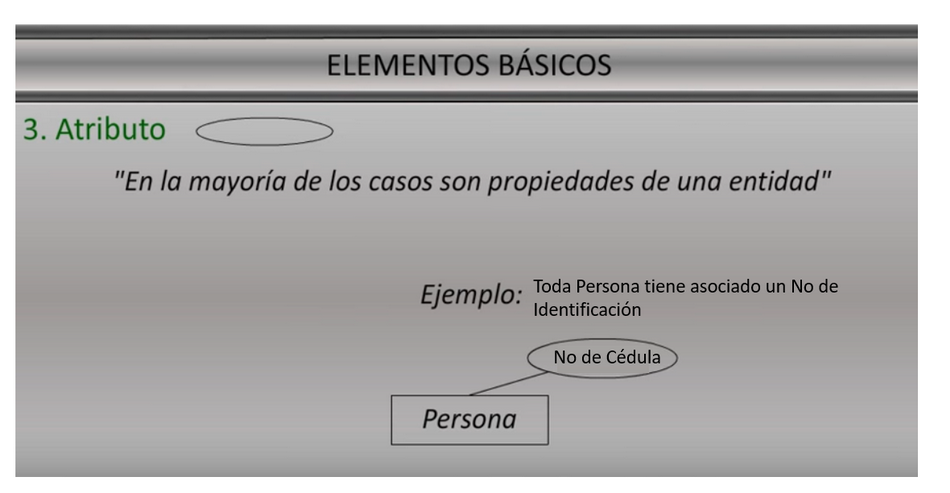

Diagramas Entidad - Relación
Veamos dos Videos que nos aclaran los conceptos de Modelo: Entidad / Relación
Para hacer Diagramas del Modelo Entidad / Relación, vamos a apoyarnos en el Software que se llama DIA, el cual lo podemos descargar desde el siguiente link enlace: Software DIA
Descargarlo e Instalarlo, su licencia es gratuita; descargue de este link un manual en español: Manual de DIA
y para el manejo que es bastante sencillo vamos a ver el siguiente video
Una vez visto, genere el diagrama que aparece en el video con el software DIA y súbalo a ..\ofimática\actividades 3.3 ( Es calificable con su nota respectiva)
Esto con el fin de que coja experticia en el manejo de este programa:

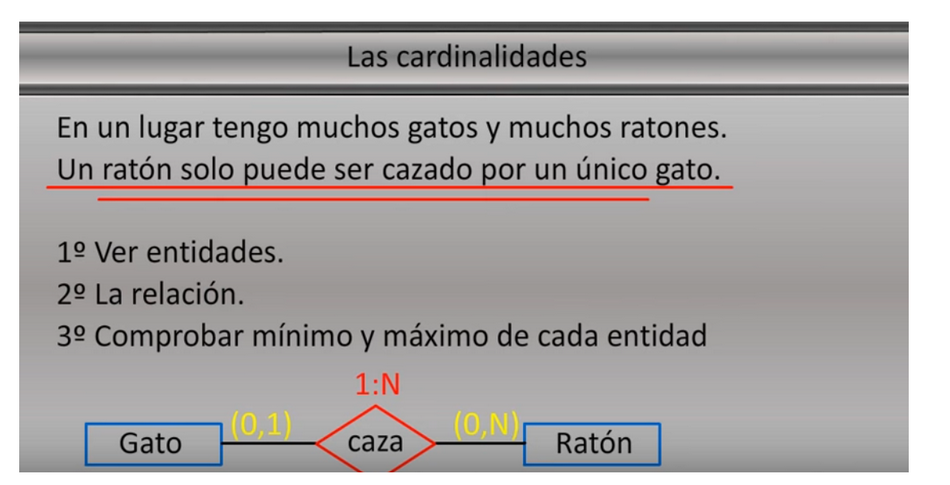

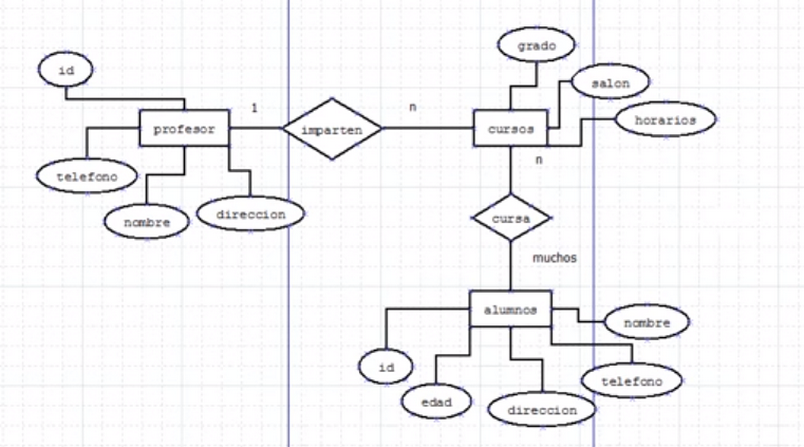

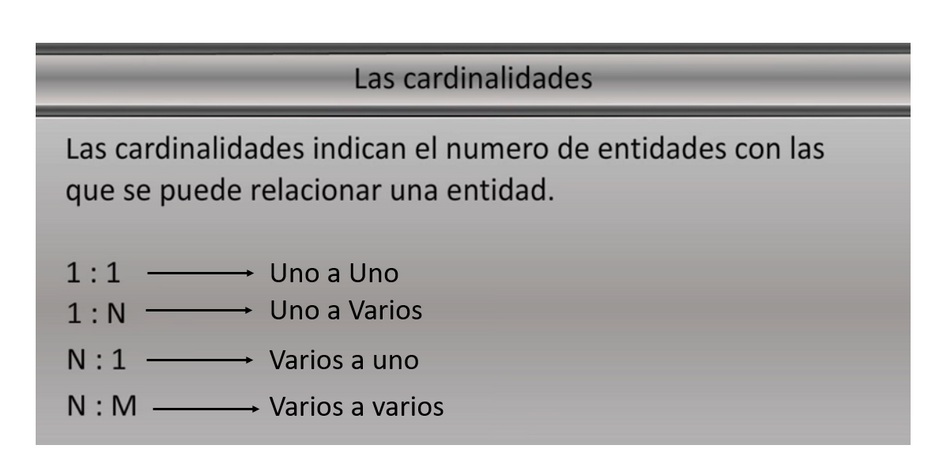

Como puede ver en este ejemplo tenemos una relación de cardinalidad
1 : N --> Es decir profesor puede impartir muchos cursos ( N cursos)
N: M --> Muchos Cursos (N cursos ) pueden ser impartidos a muchos estudiantes
Recuerde que estas entidades se convertirán en Tablas y los atributos en campos, para asi generar una Base de datos.
Genere igualmente e siguiente diagrama MER ( Modelo Entidad Relación ), con el software DIA y lo sube a la misma carpeta ...\ofimática\actividades 3.3
Diagrama Relacional
Nos adentramos en los diagramas relacionales; para aprender este conocimiento, vamos a ver el siguiente Video
Con el conocimiento adquirido en el Video, vamos a crear, con el software DIA, el modelo relacional del siguiente diagrama que ya habíamos trabajado anteriormente.
Este trabajo igualmente debe ser subido al google drive en ..\ofimática\actividades 3.3 ( todo lo que se suba es calificable)

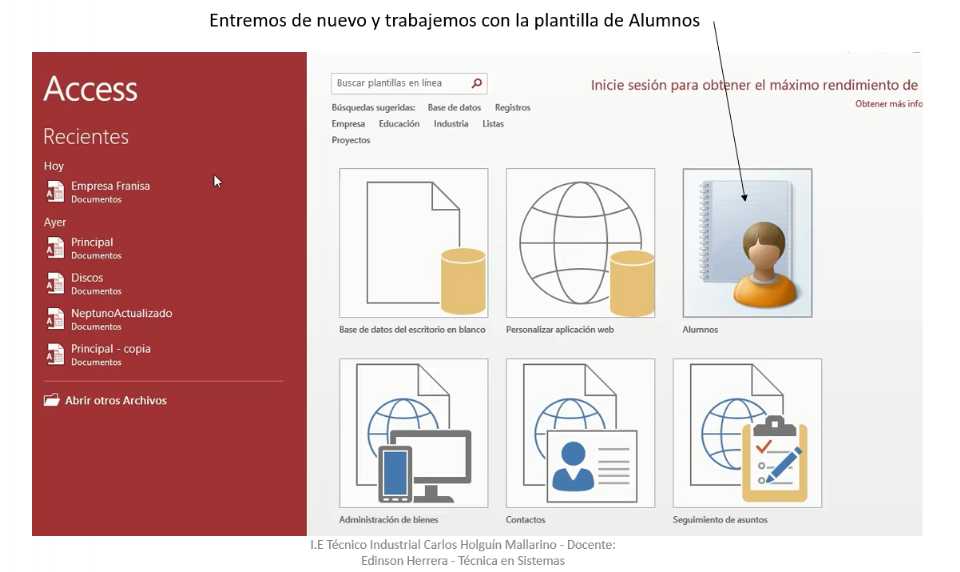

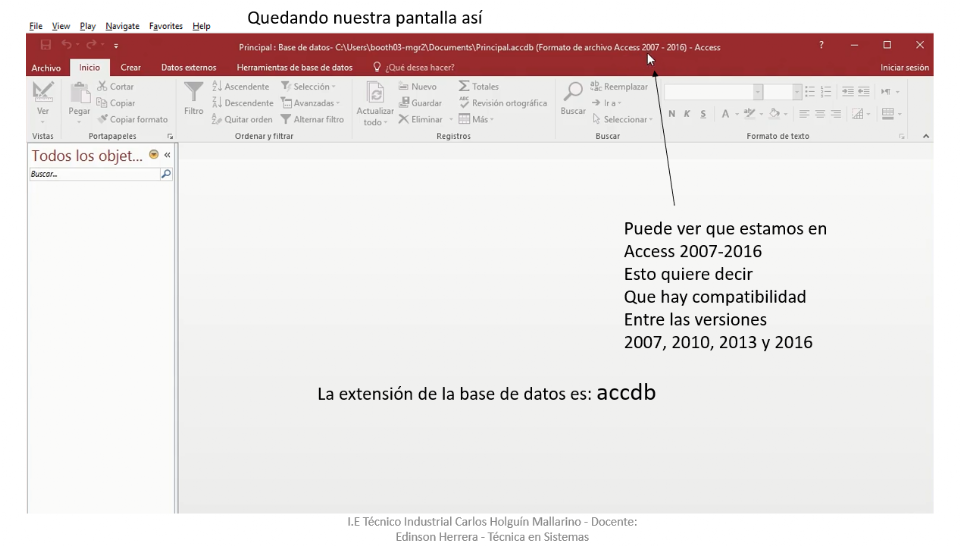

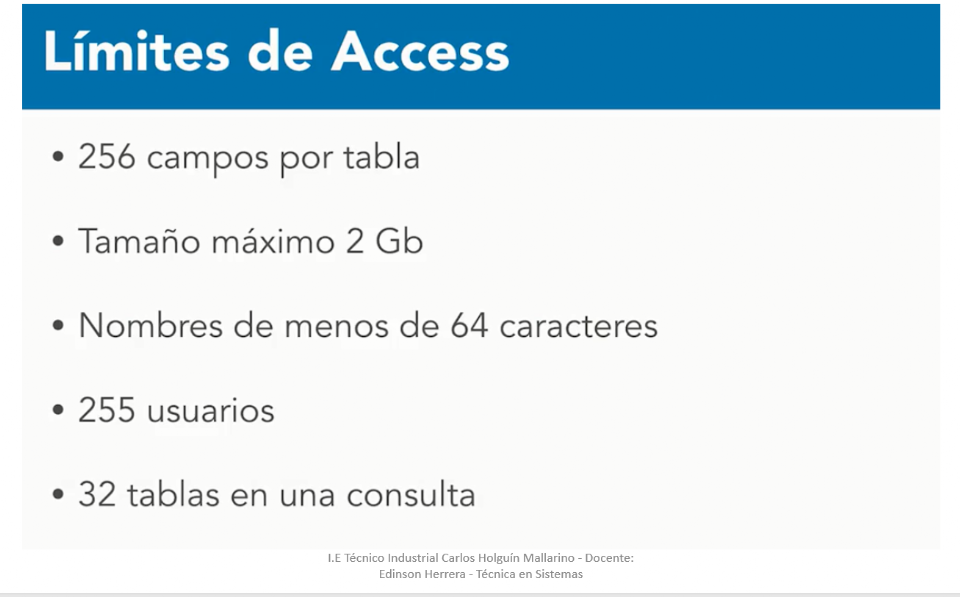

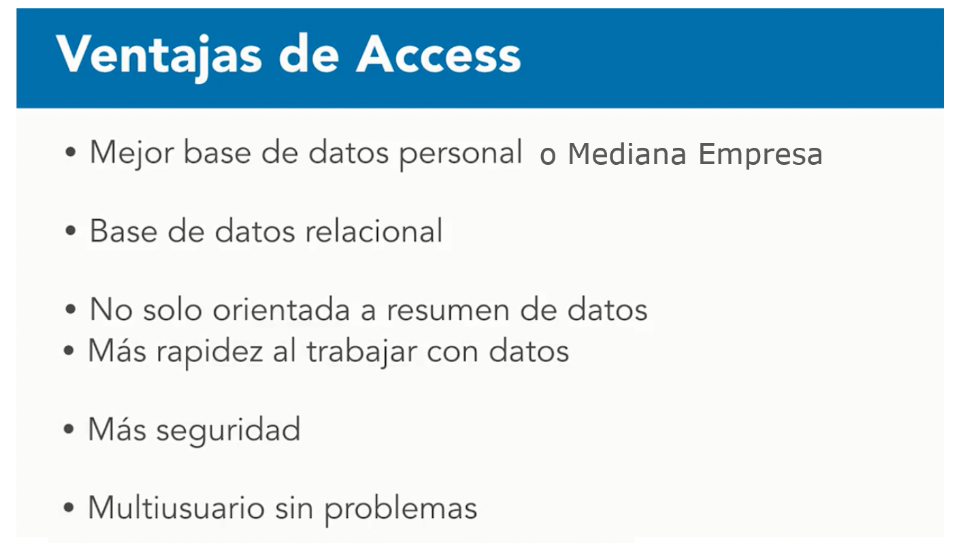

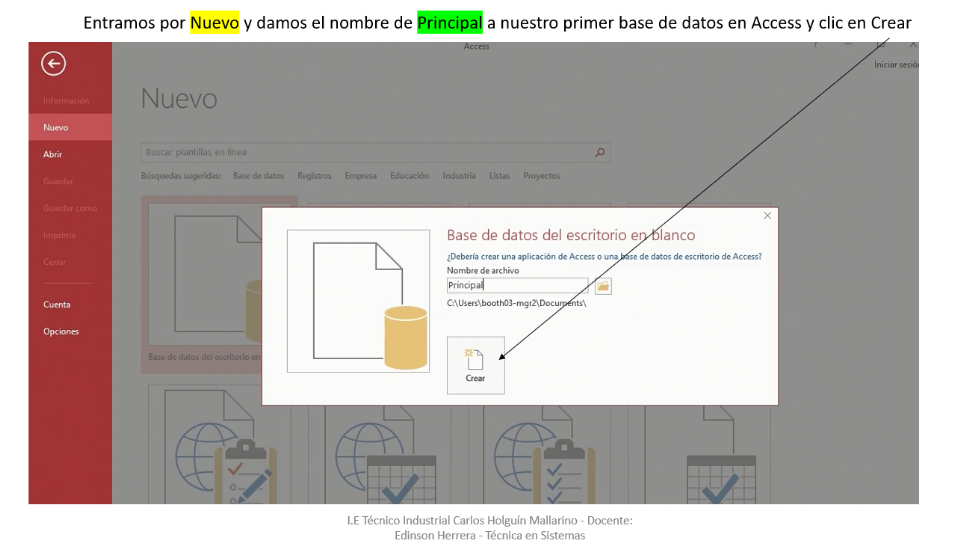

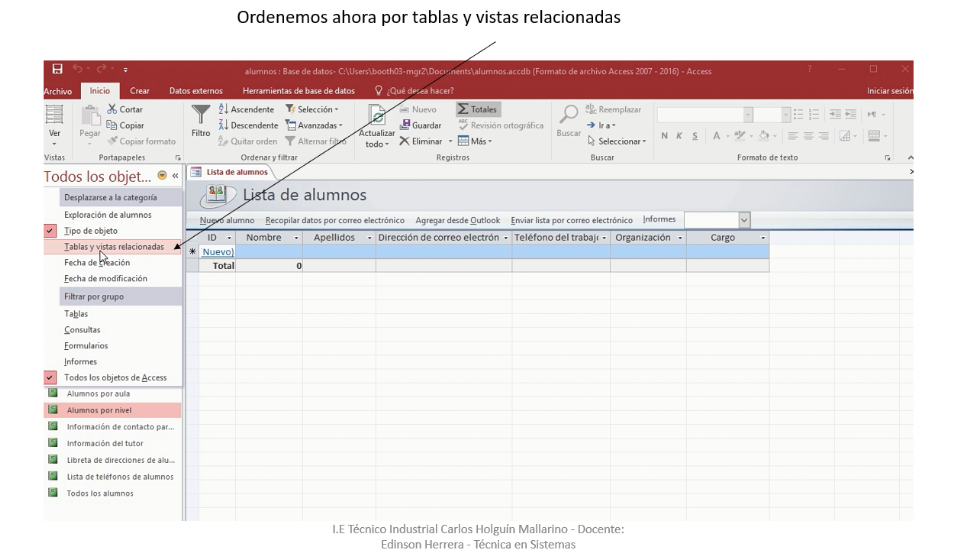

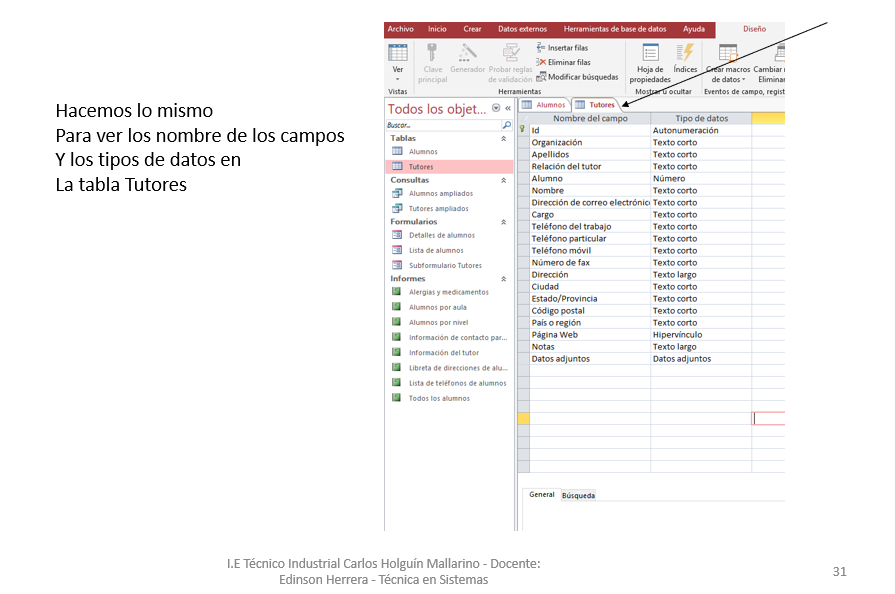

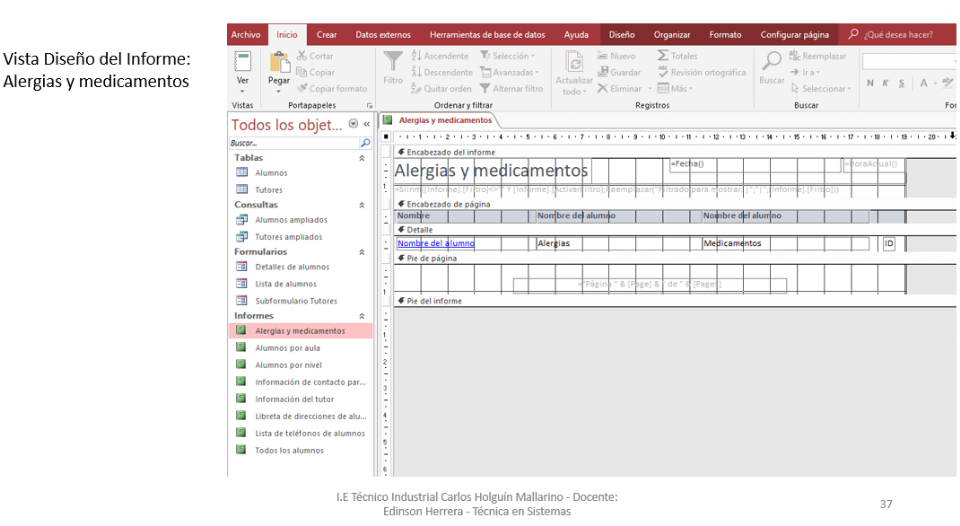

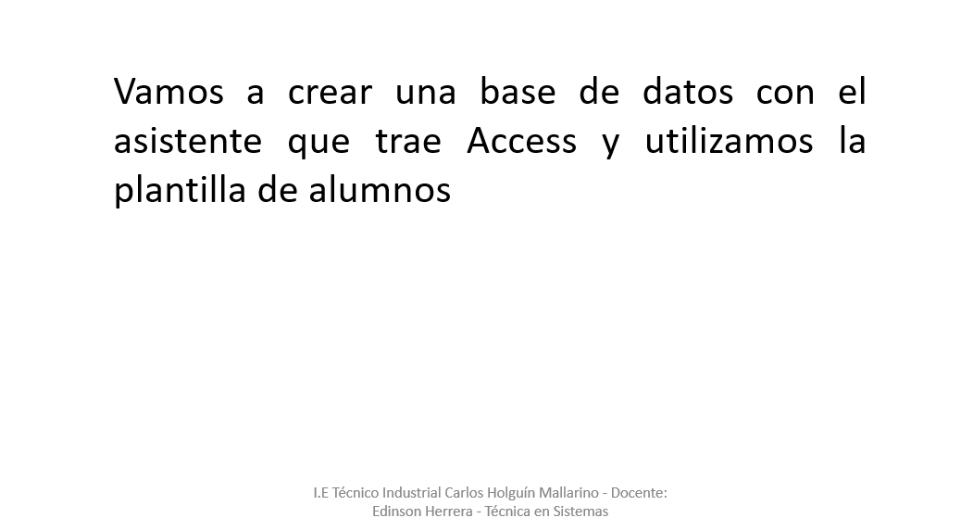

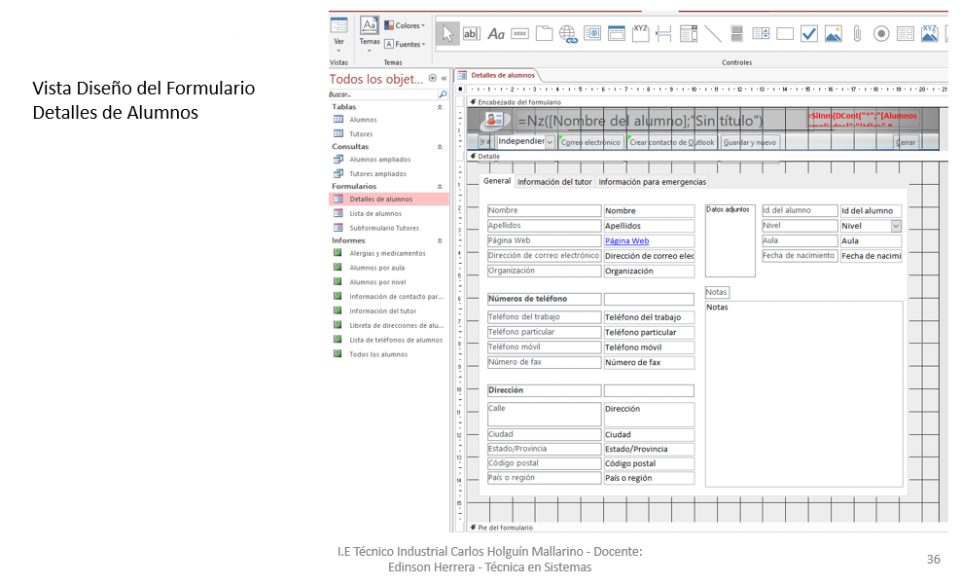

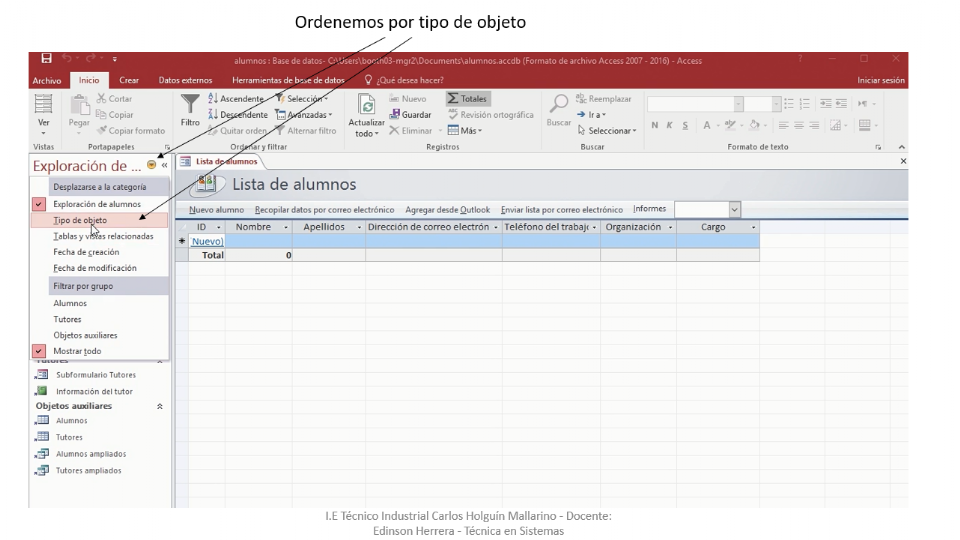

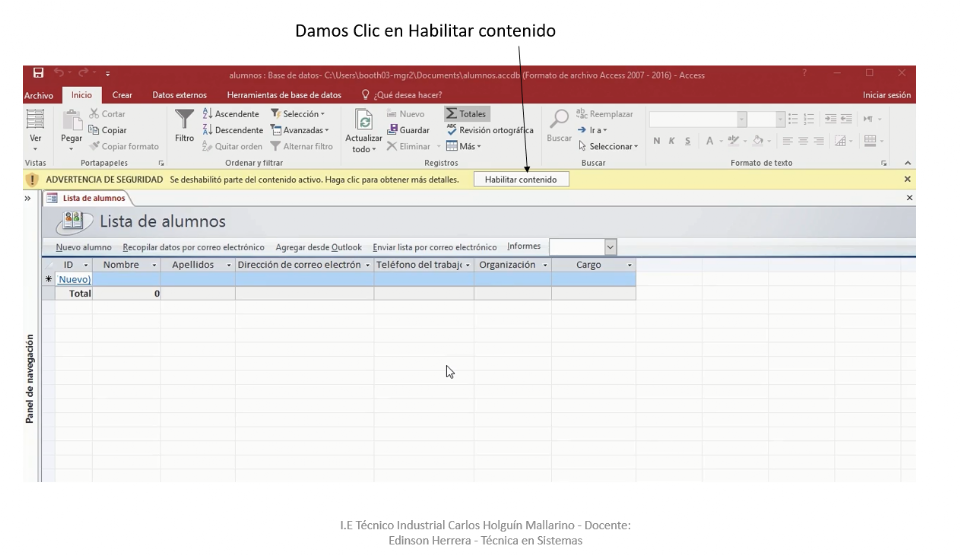

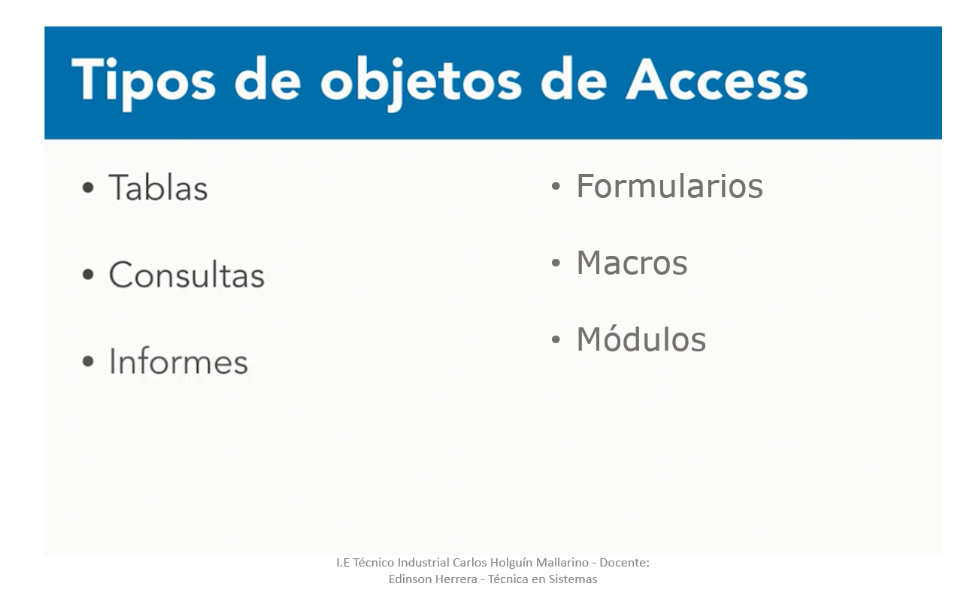

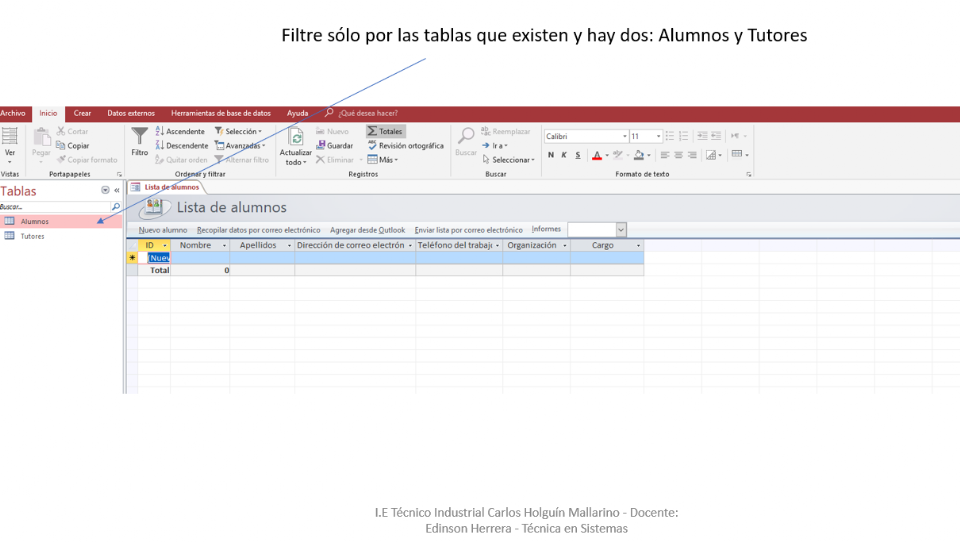

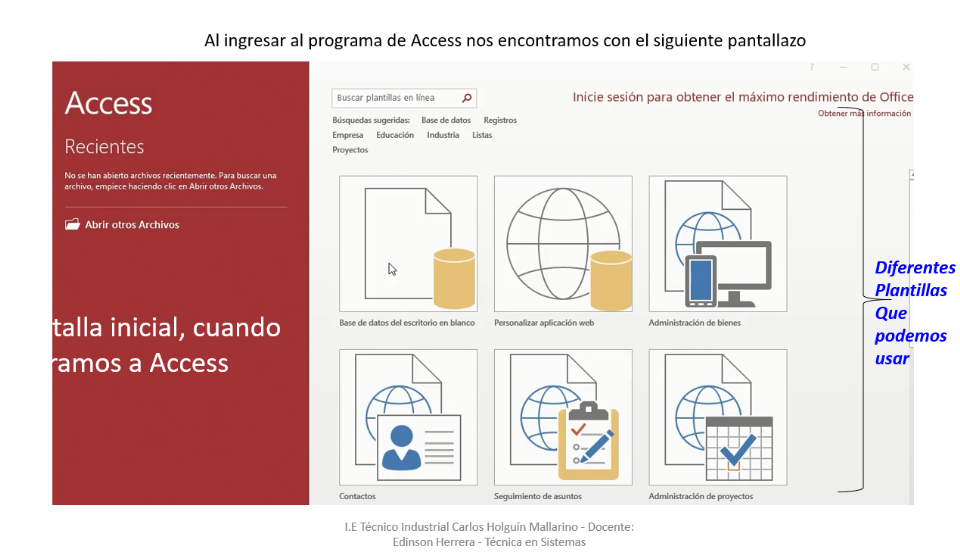

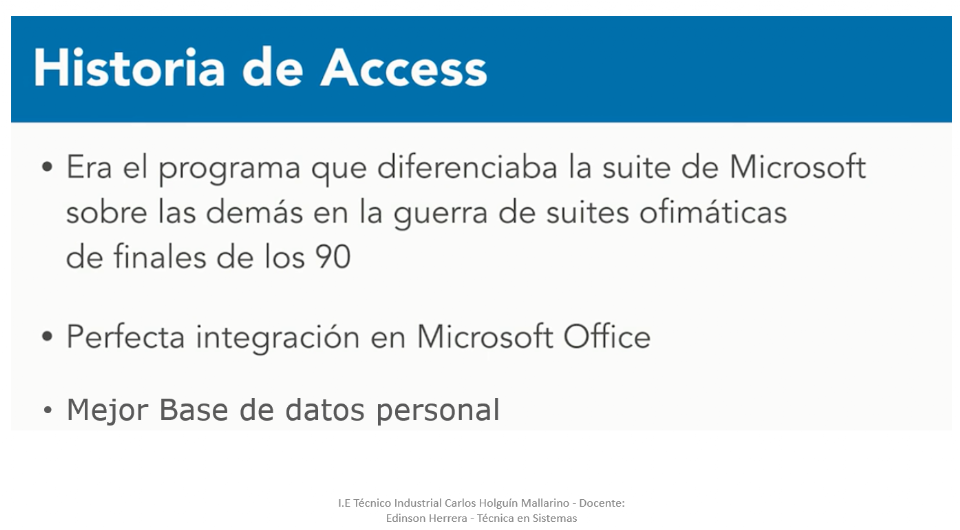

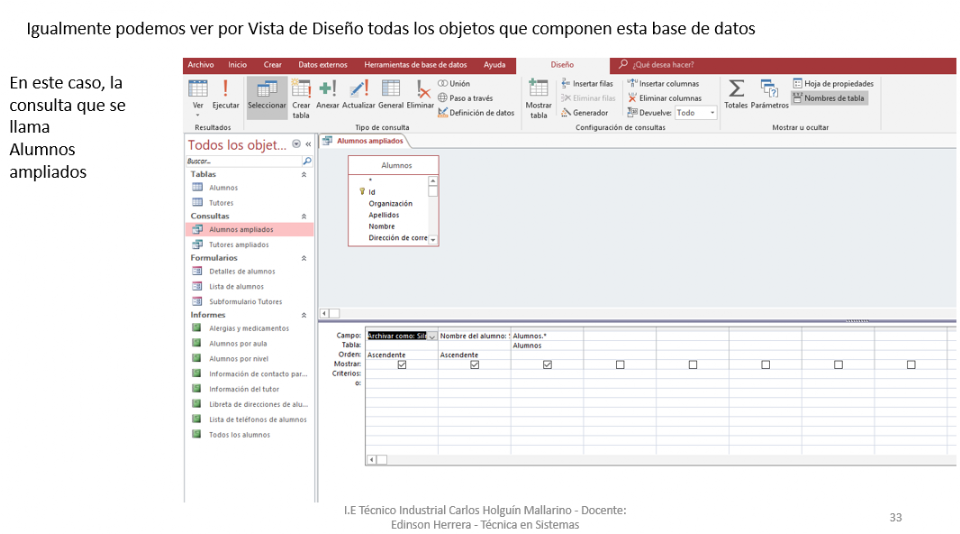

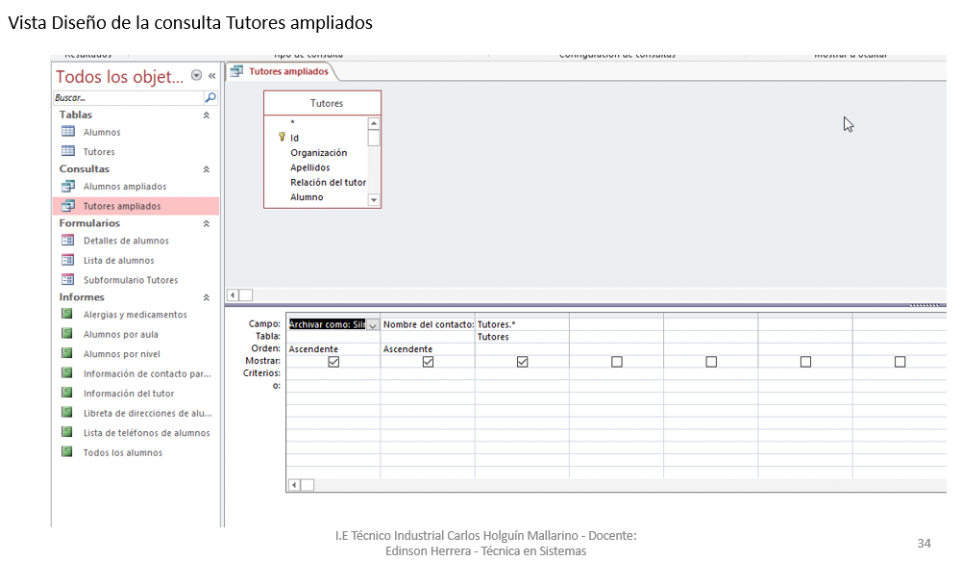

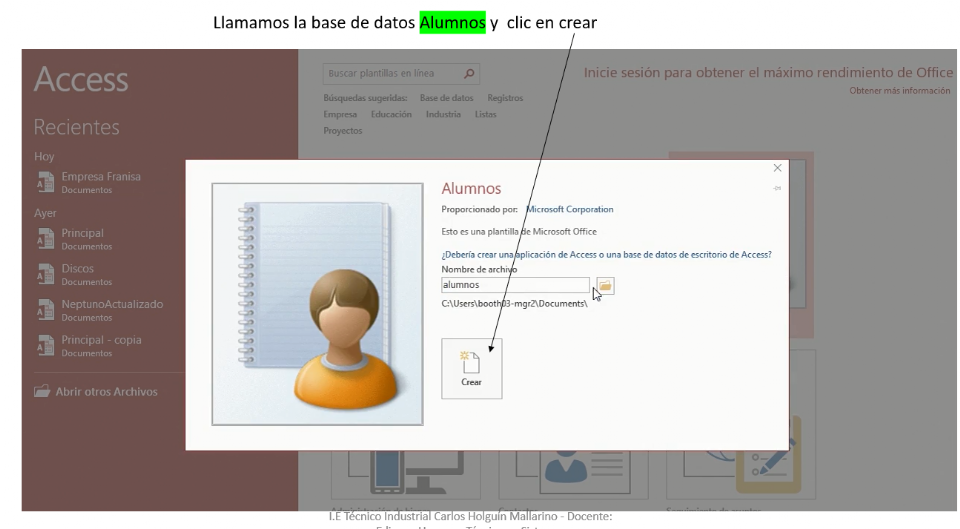

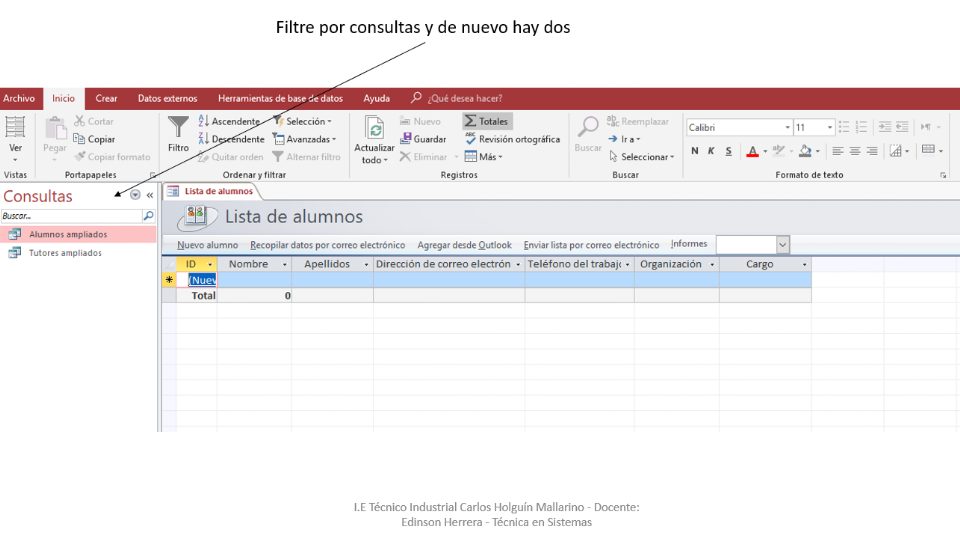

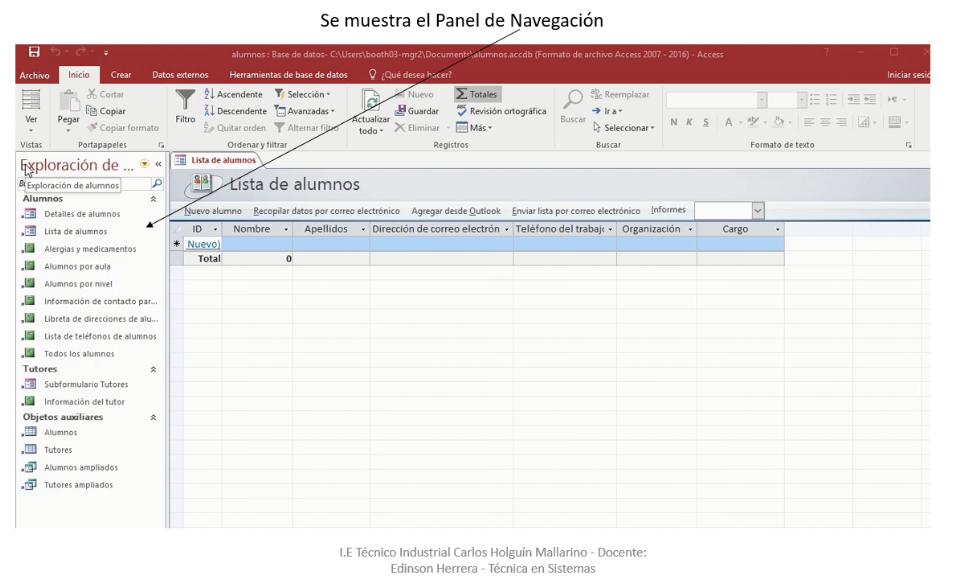

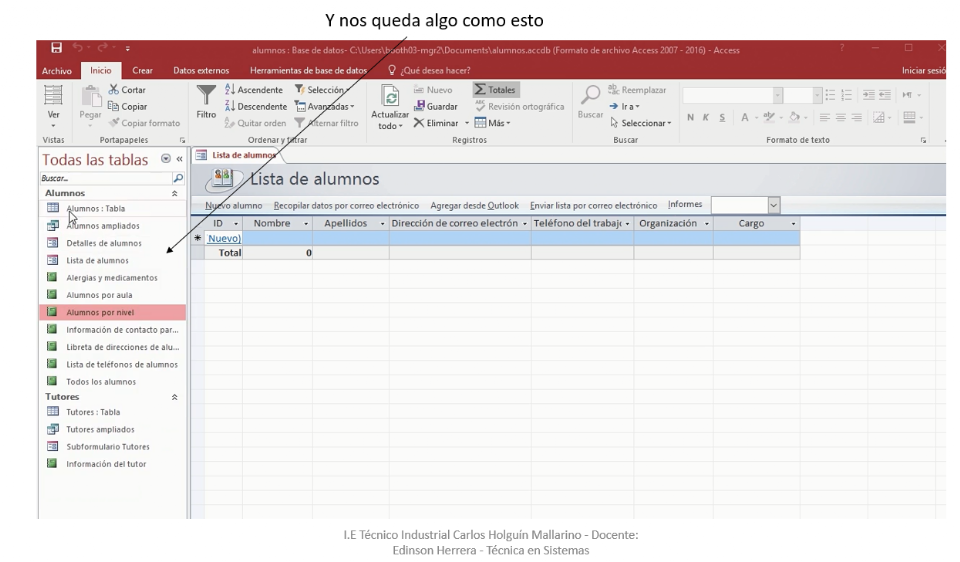

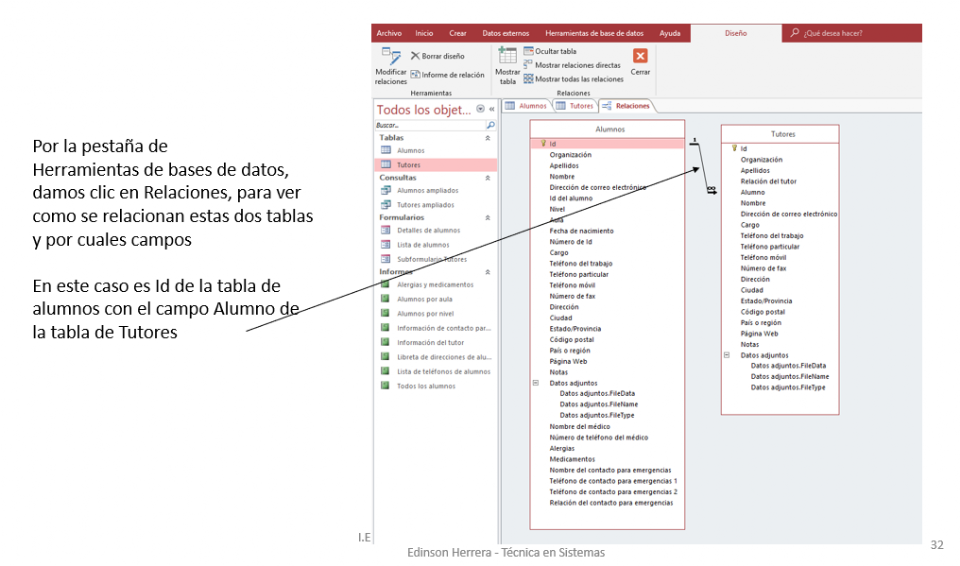

Vamos a hablar a continuación de la Bases de Datos Access de la Suit de Microsoft, con la cual vamos a trabajar, conceptos primarios, generalidades, definiciones iniciales, etc.
